雷蛇巨蝮蛇鼠标拆解 飞线电路图 维修换微动

时间:2020-03-02 17:42:29 作者:小编 点击:

实话这鼠标从侧面看还行,垂直从上往下看就觉得丑爆了,底部的光头孔一看就是飞利浦的光头,雷蛇品牌御用光头,但是这光头的最大的问题就是总有轻微抖动。鼠标的前宽后窄设计估计一部分人会用着不太舒服。


 雷蛇巨蝮蛇鼠标拆解 飞线电路图 维修换微动(图1)


鼠标很好拆,就一个螺丝在胶贴下面。


 雷蛇巨蝮蛇鼠标拆解 飞线电路图 维修换微动(图2)

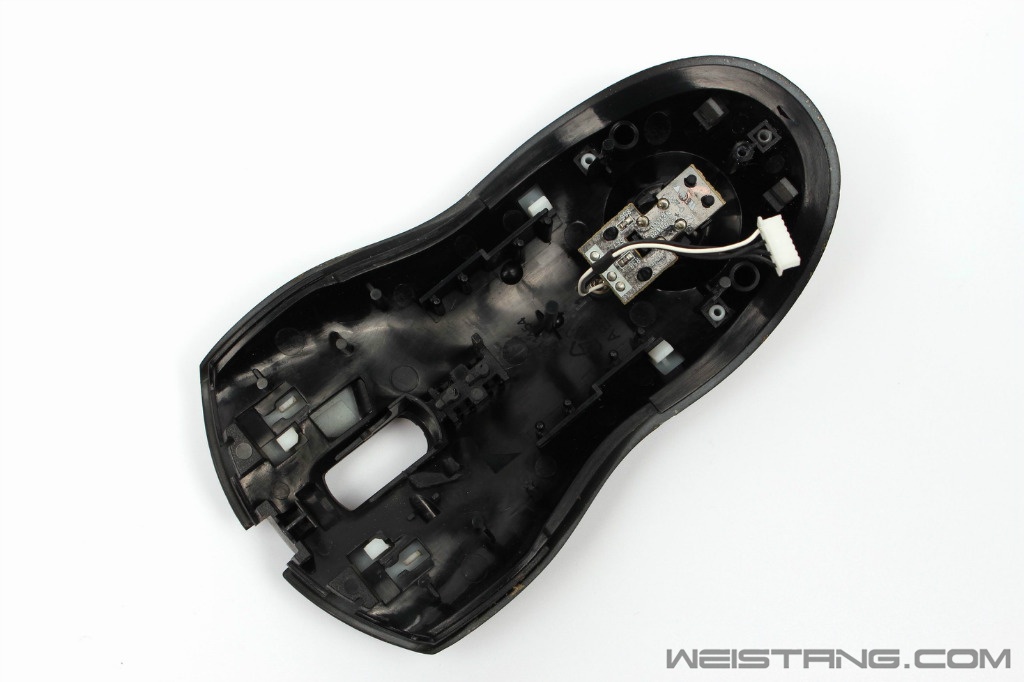

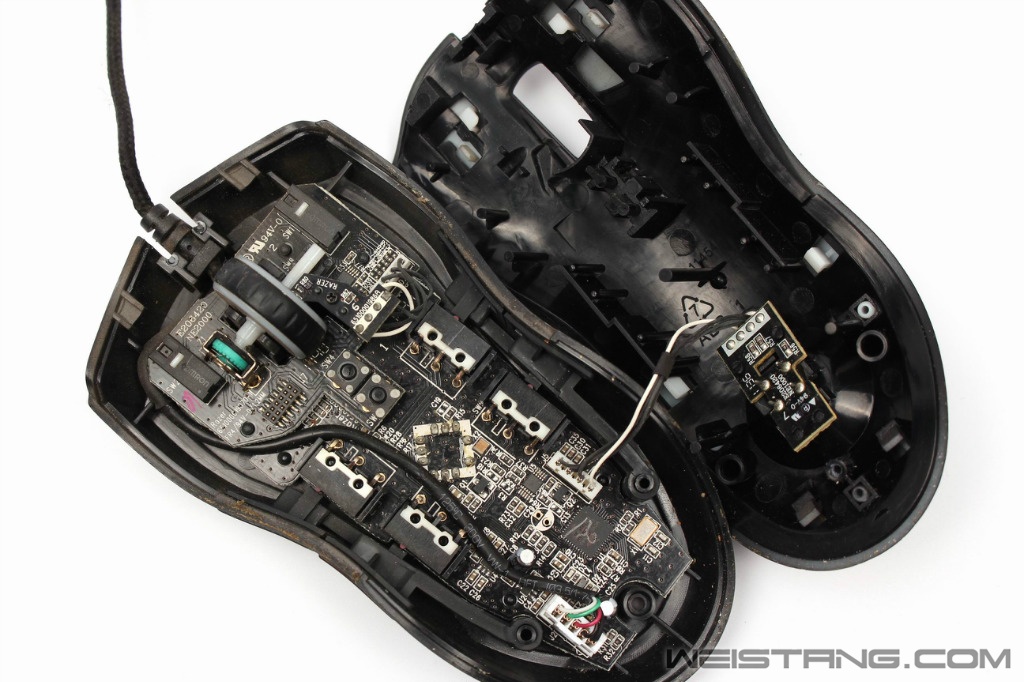

打开上壳注意上壳和主板连接的线,可不能开壳过猛。


 雷蛇巨蝮蛇鼠标拆解 飞线电路图 维修换微动(图3)


上壳的特写。


 雷蛇巨蝮蛇鼠标拆解 飞线电路图 维修换微动(图4)

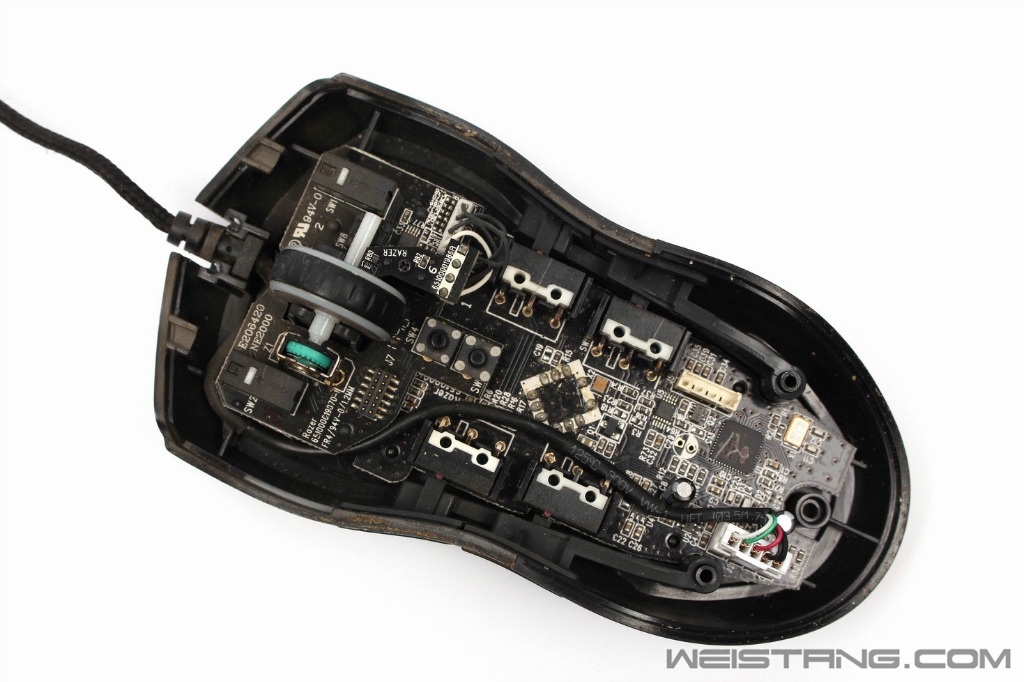

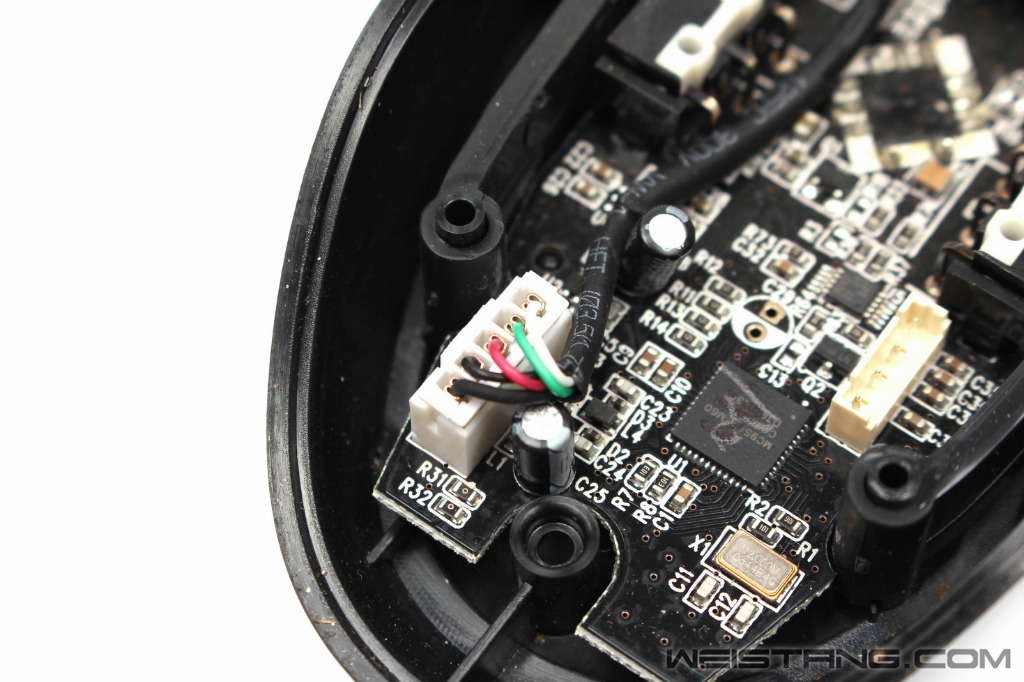

鼠标线与主板的连接口居然在鼠标的尾部,一条黑线贯穿到末端。


 雷蛇巨蝮蛇鼠标拆解 飞线电路图 维修换微动(图5)

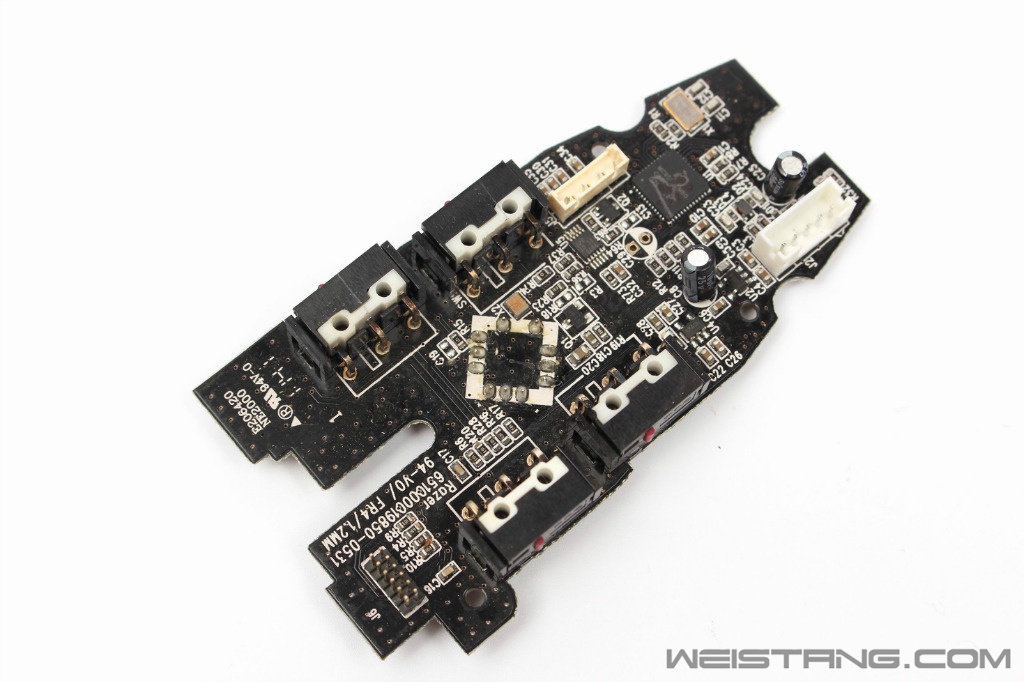

鼠标前端板子和后端板子是用过两排插针进行连接的。插针很细所以拔的时候要十分小心。


 雷蛇巨蝮蛇鼠标拆解 飞线电路图 维修换微动(图6)


通用式接线卡槽。


 雷蛇巨蝮蛇鼠标拆解 飞线电路图 维修换微动(图7)

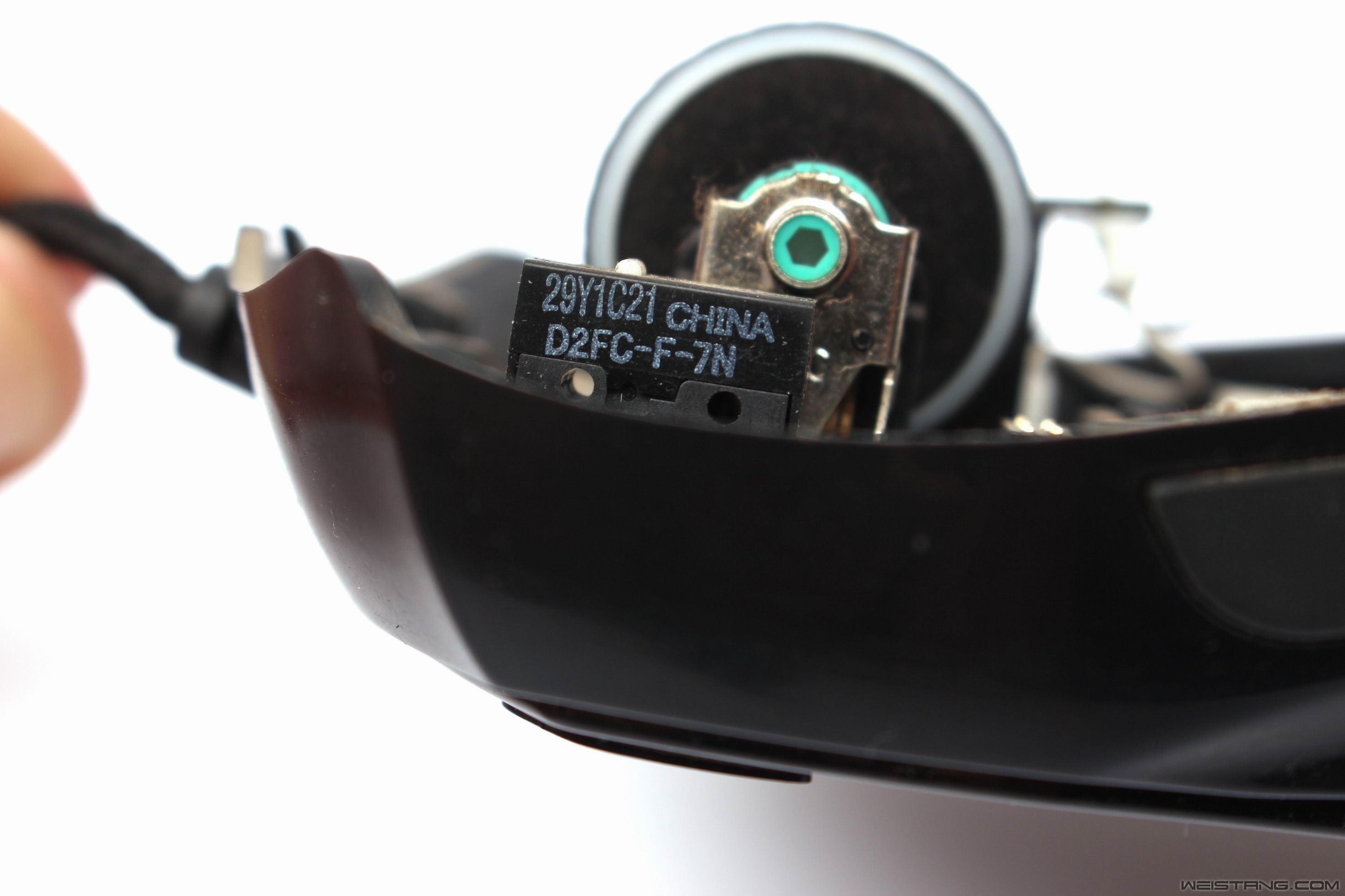

原装采用的是普通的7N微动,那哥们说这鼠标微动没用多久就双击了,然后放起来有一段时间没用。


 雷蛇巨蝮蛇鼠标拆解 飞线电路图 维修换微动(图8)

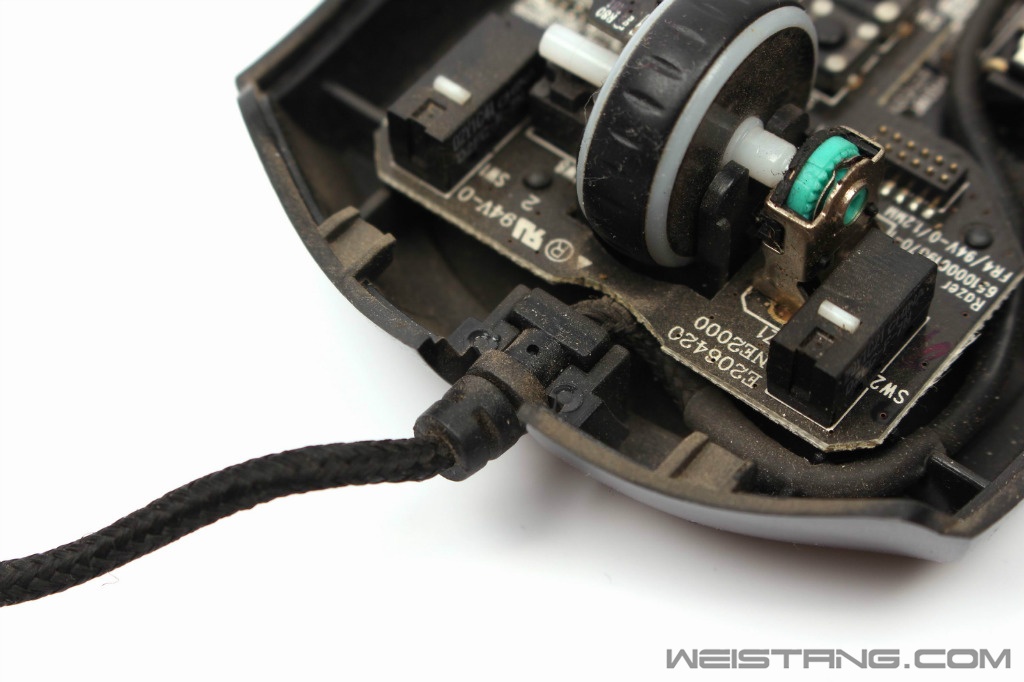

看鼠标前端吃灰十分严重,都是黄土。


 雷蛇巨蝮蛇鼠标拆解 飞线电路图 维修换微动(图9)


主板跟底壳之间没有螺丝,所以很好拆卸。


 雷蛇巨蝮蛇鼠标拆解 飞线电路图 维修换微动(图10)

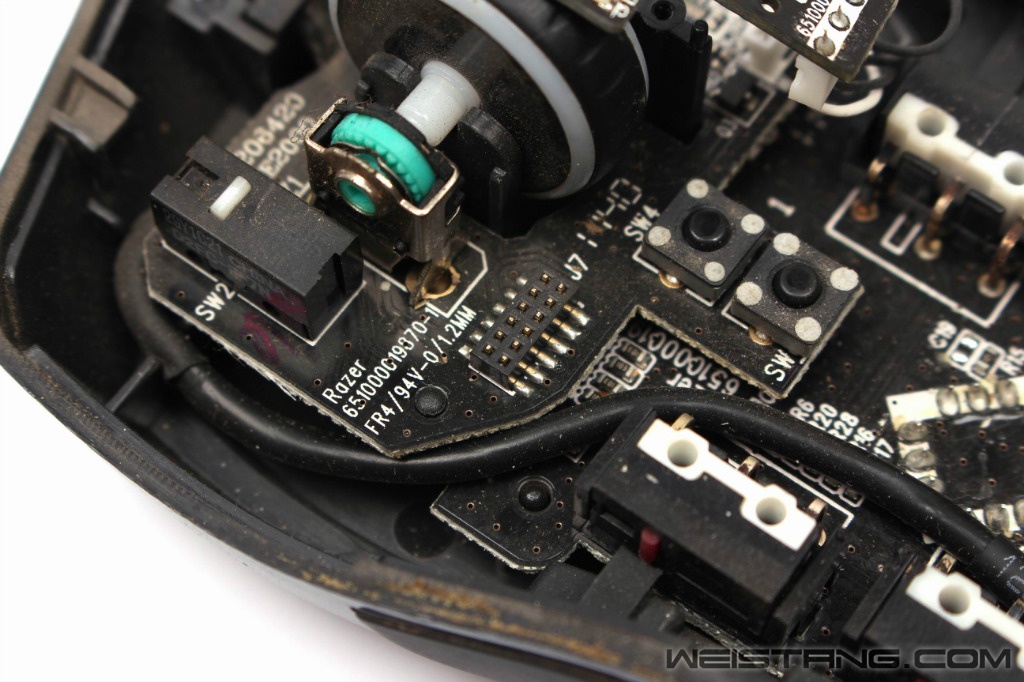

TTC红点的侧键微动。


 雷蛇巨蝮蛇鼠标拆解 飞线电路图 维修换微动(图11)

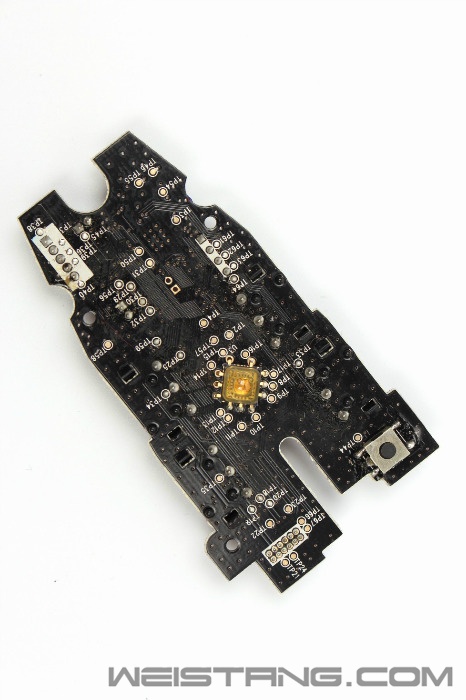

主板背面特写,这里能看清楚光头了。


 雷蛇巨蝮蛇鼠标拆解 飞线电路图 维修换微动(图12)

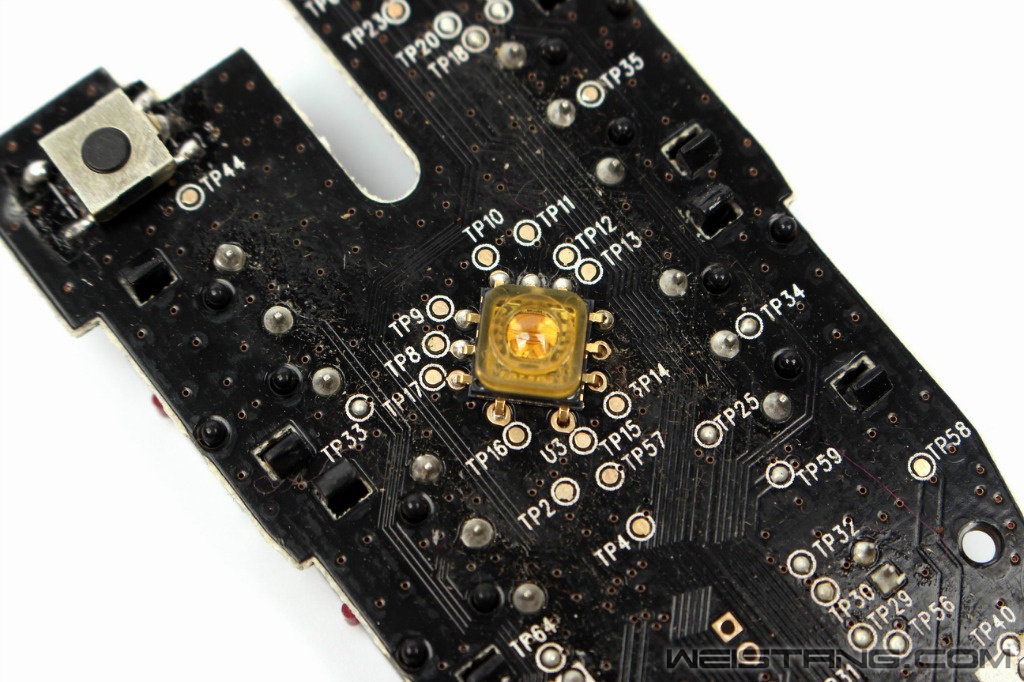

光头特写。


 雷蛇巨蝮蛇鼠标拆解 飞线电路图 维修换微动(图13)

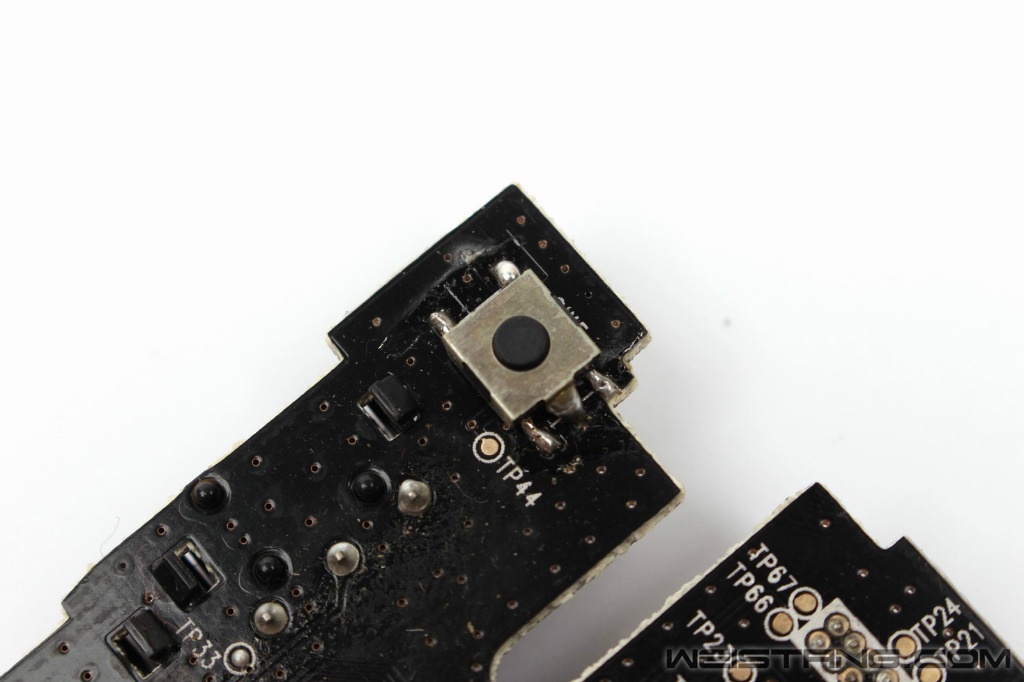

切换配置文件的微动。明显能看出是人工手焊上去的。


 雷蛇巨蝮蛇鼠标拆解 飞线电路图 维修换微动(图14)

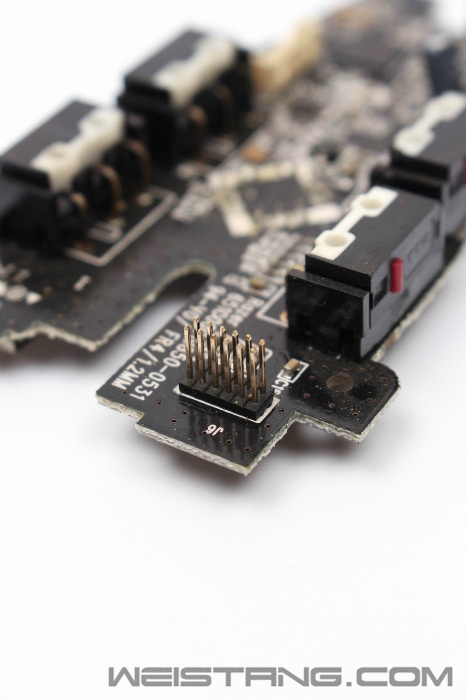

插针特写。


 雷蛇巨蝮蛇鼠标拆解 飞线电路图 维修换微动(图15)

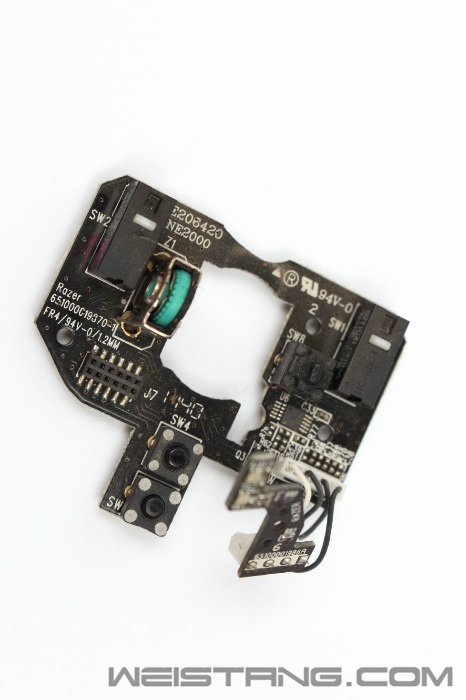

上板特写。


 雷蛇巨蝮蛇鼠标拆解 飞线电路图 维修换微动(图16)

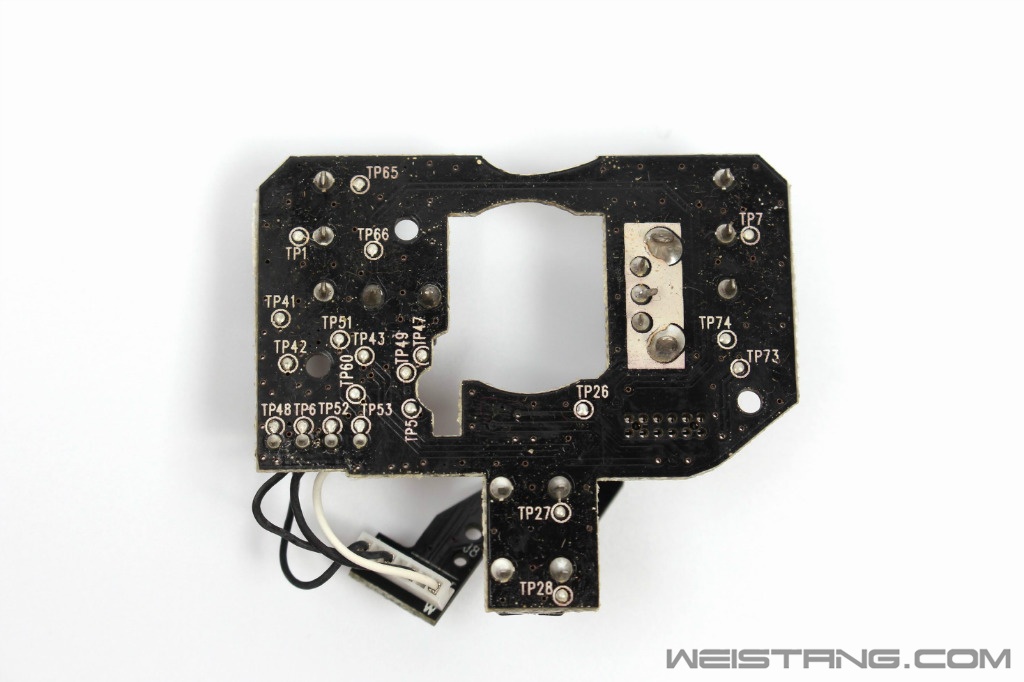

上板背面特写,微动的焊孔很小,所以清理焊锡的时候要小心,清理不干净的话千万别拿东西乱撬。


 雷蛇巨蝮蛇鼠标拆解 飞线电路图 维修换微动(图17)


 雷蛇巨蝮蛇鼠标拆解 飞线电路图 维修换微动(图18)

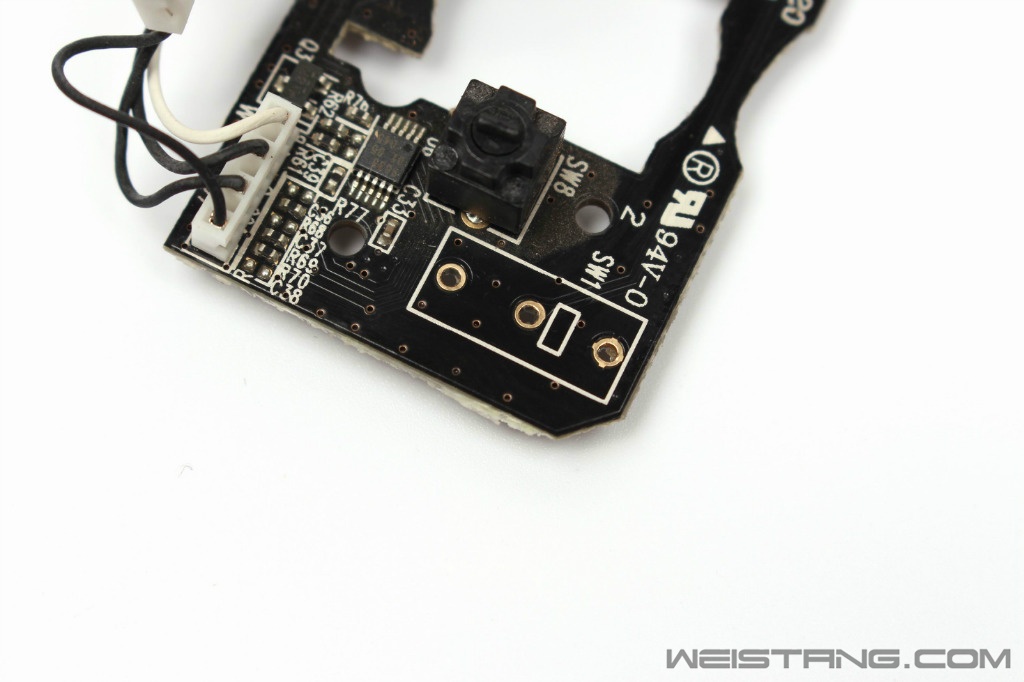

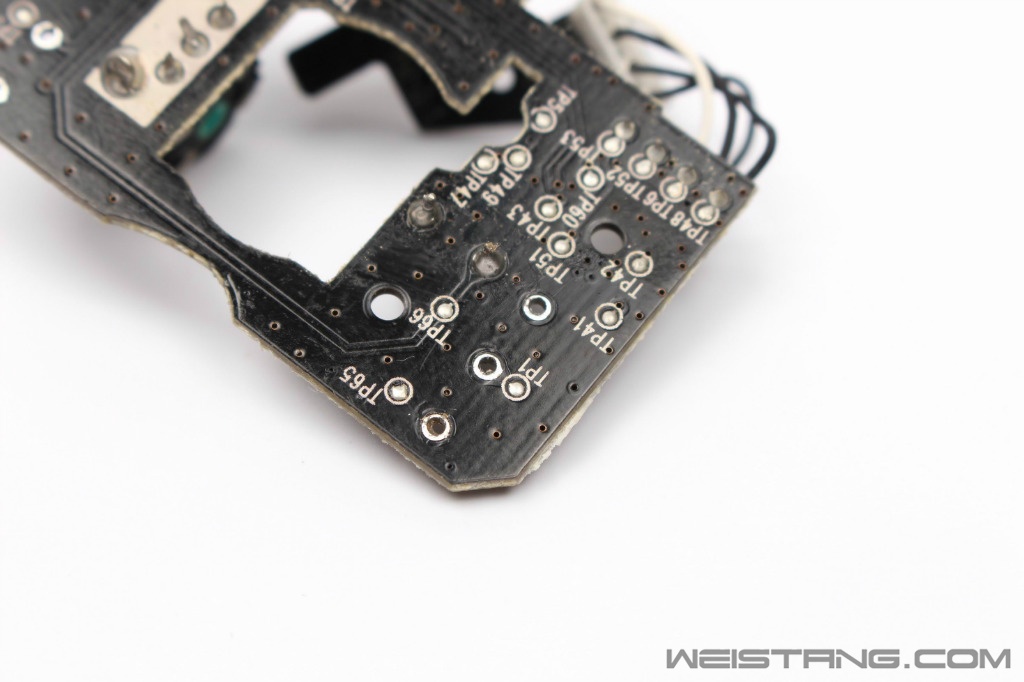

来两张我清理的焊孔,十分干净,这里微动第二引脚的线路是走的板子正面所以,一旦掉焊盘就需要飞线了,各位要换微动的小朋友们都注意吧。


 雷蛇巨蝮蛇鼠标拆解 飞线电路图 维修换微动(图19)

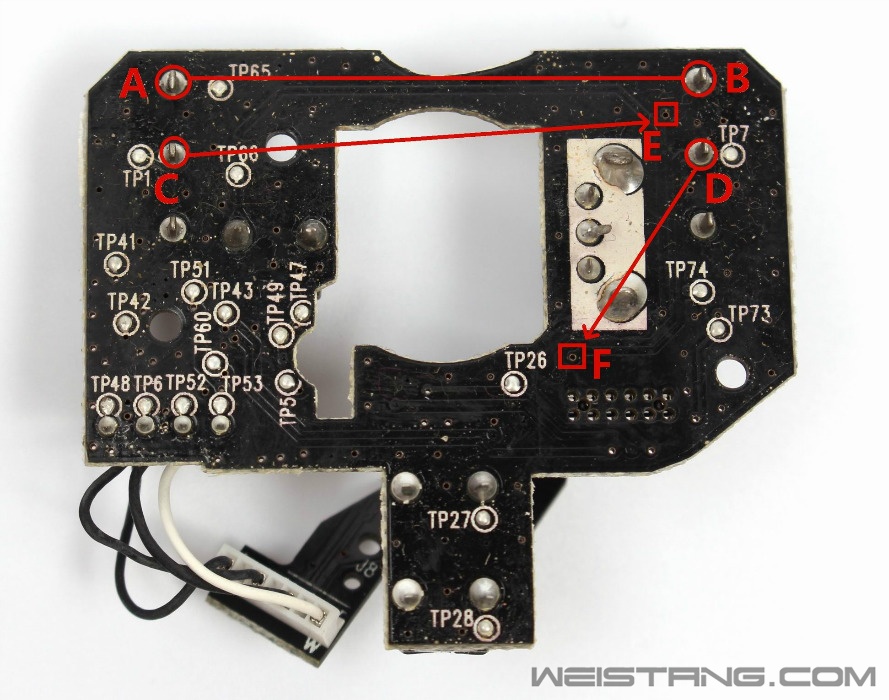

最后依然是飞线图,A点和B点是属于接地,所以两个点互相飞线就好。C点飞线到E点,D点飞线到F点,这里的E点和F点都是穿孔线的过线口,口很小所以焊的时候要注意,如果焊锡不上点的话可以使用导电银漆进行粘连。
